回转支承轴承滚道及齿轮感应淬火设备

一、 淬火零件要求

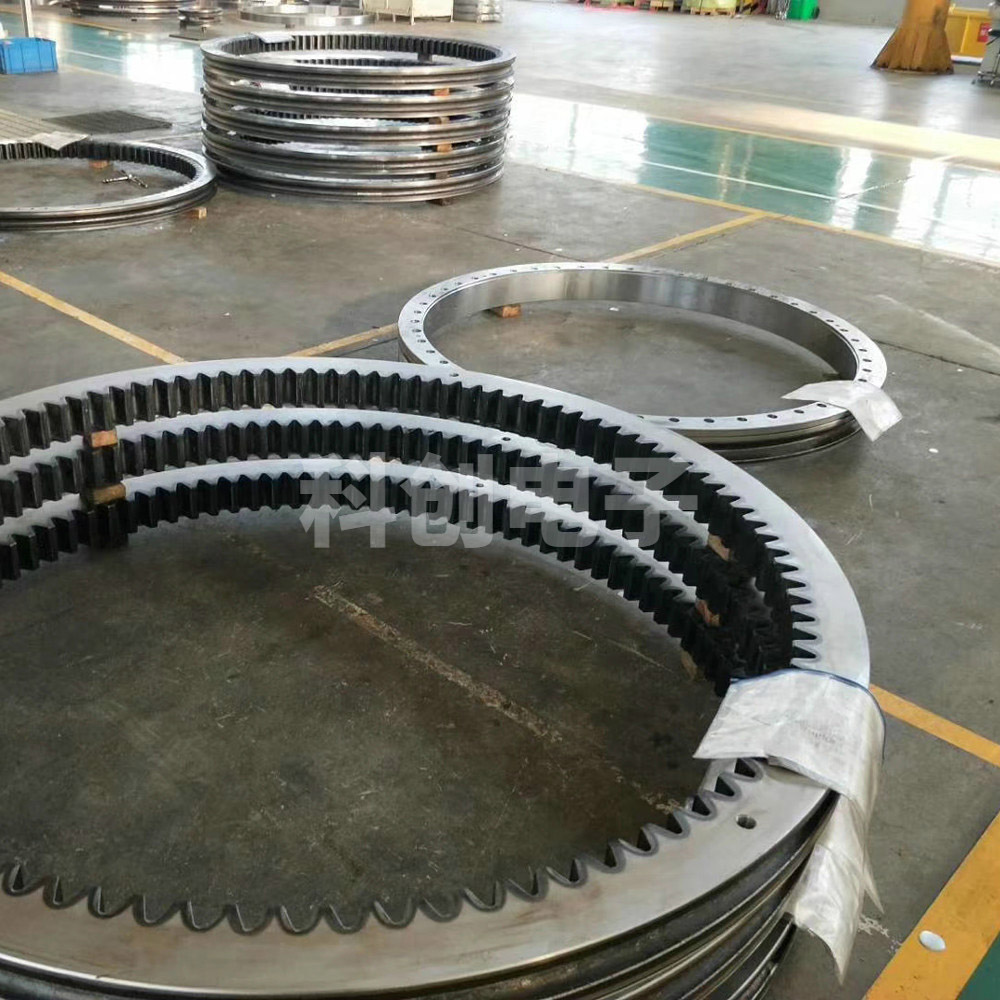

淬火零件：轴承内、外滚道连续扫描淬火、齿部单齿感应淬火。

根据回转支承感应淬火技术要求：轴承内、外管道连续扫描淬火、齿部单齿感应淬火。该机床采用变压器升降移动、径向进给移动、横向移动结构，回转工作台采用伺服电机驱动旋转，可实现齿轮自动分度和滚道连续扫描淬火功能。机床具有较好的通用性。

     机床主要采用龙门式结构，横梁上设计有水平移动滑台，可实现感应器径向移动，移动横梁上设计有感应器升降和横向移动滑台，实现感应器的升降和横向移动。感应加热负载设计安装在横向移动滑台上。

   变压器/感应器升降移动、进退移动、横向移动分别采用伺服电机驱动、滚珠丝杠传动，移动导轨为直线导轨，移动位置可精确控制。

   感应加热电源采用DSP并联谐振全数字IGBT晶体管电源，配置一套感应加热负载，可与不同结构感应器配套使用，通过负载匹配调整，达到最佳加热效果。
